Módulo de inyección de biometano con doble línea de regulación y doble línea de medida. 10 configuraciones según caudal y presión de entrada. P.V.P. consultar.
Módulo de inyección de biometano (M.I.B.)
In Stock
¿Quiere hablar con nuestros técnicos?
Módulo de inyección de biometano (M.I.B.)
Características principales
- Permite la regulación de presión, medición de volumen, control de calidad y odorización del biometano de forma totalmente automatizada.
- Diseñado para garantizar una inyección segura y fiable en la red de gas, a partir del biometano procedente de plantas de upgrading de biogás.

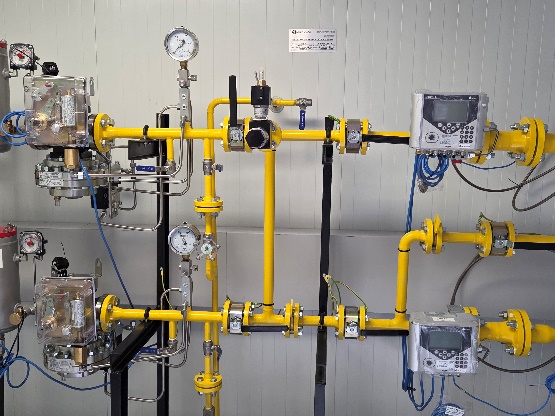

- Módulo de inyección de biometano con doble línea de regulación y doble línea de medida, incluyendo BY-PASS de medida.
- Diseño a medida, totalmente montado, ajustado y probado en fábrica.
- Fabricadas según normativa de las principales compañías distribuidoras de gas natural (Nedgia, Redexis, Nortegas, entre otras)

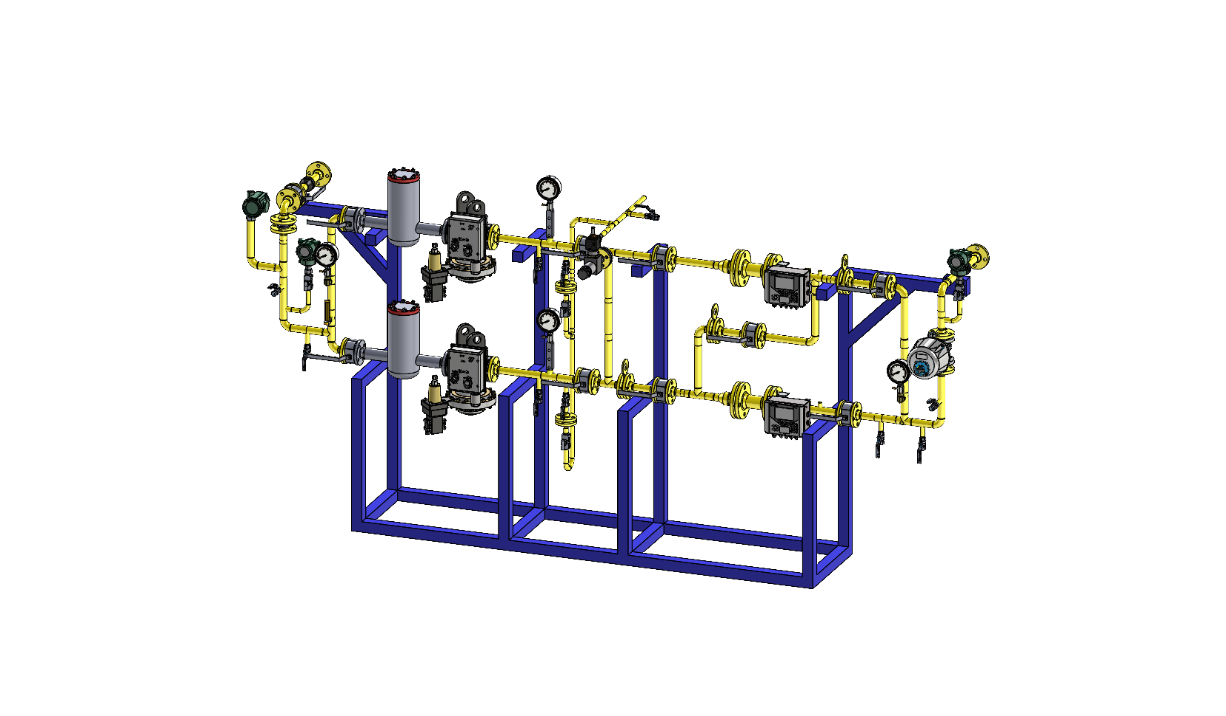

- Montaje sobre bastidor autoportante, optimizando el espacio y garantizando una alta accesibilidad a los componentes.
- Integración en contenedor o caseta con aislante térmico, con zona clasificada ATEX y zona de control climatizada para equipos eléctricos no clasificada.
- Sistema de control mediante PLC, con automatización completa del proceso y comunicación con la compañía distribuidora.
- Incluido sistema de odorización y análisis de odorizante.
- Sistema de detección de gas y de incendios.
- Con alumbrado interior, exterior y de emergencia.
- Equipos protección colectiva, Lava ojos, extintores CO2, etc.
- Luces de alarma y alarma acustica
- Opcional:
- Análisis de gases mediante cromatógrafo DinamiQ-X
- Sistema de retorno o rechazo del gas de entrada con válvula actuada.
- Sistema de regulación dinámico adaptado a las condiciones de red y condiciones contractuales.
Modelos disponibles
| Código | Caudal | Presión diseño entrada | Presión max. salida | Presión min. salida | Ø Entrada | Ø Salida | Contador |
|---|---|---|---|---|---|---|---|
| mib-1101 | Hasta 500 Nm3 /h | 11 bar | 10 bar | 6 bar | DN50 | DN50 | Pistones |
| mib-1102 | Hasta 1500 Nm3 /h | 11 bar | 10 bar | 6 bar | DN50 | DN80 | Turbina |
| mib-1201 | Hasta 500 Nm3 /h | 17 bar | 16 bar | 6 bar | DN50 | DN50 | Pistones |
| mib-1202 | Hasta 1500 Nm3 /h | 17 bar | 16 bar | 6 bar | DN50 | DN80 | Turbina |
| mib-1301 | Hasta 1000 Nm3 /h | 50,5 bar | 49,5 bar | 30 bar | DN25 | DN25 | Turbina |
| mib-1302 | Hasta 4000 Nm3 /h | 50,5 bar | 49,5 bar | 30 bar | DN50 | DN50 | Turbina |
| mib-1401 | Hasta 1000 Nm3 /h | 60 bar | 59 bar | 40 bar | DN25 | DN25 | Turbina |
| mib-1402 | Hasta 4000 Nm3 /h | 60 bar | 59 bar | 40 bar | DN50 | DN50 | Turbina |
| mib-1501 | Hasta 1000 Nm3 /h | 81 bar | 80 bar | 60 bar | DN25 | DN25 | Turbina |
| mib-1502 | Hasta 4000 Nm3 /h | 81 bar | 80 bar | 60 bar | DN50 | DN50 | Turbina |
P.V.P. consultar. Cada configuración se fabrica a medida.
Información adicional
| Modelo | mib-1101 – hasta 500 Nm3/h – 11 bar – DN50/DN50 – pistones, mib-1102 – hasta 1500 Nm3/h – 11 bar – DN50/DN80 – turbina, mib-1201 – hasta 500 Nm3/h – 17 bar – DN50/DN50 – pistones, mib-1202 – hasta 1500 Nm3/h – 17 bar – DN50/DN80 – turbina, mib-1301 – hasta 1000 Nm3/h – 50.5 bar – DN25/DN25 – turbina, mib-1302 – hasta 4000 Nm3/h – 50.5 bar – DN50/DN50 – turbina, mib-1401 – hasta 1000 Nm3/h – 60 bar – DN25/DN25 – turbina, mib-1402 – hasta 4000 Nm3/h – 60 bar – DN50/DN50 – turbina, mib-1501 – hasta 1000 Nm3/h – 81 bar – DN25/DN25 – turbina, mib-1502 – hasta 4000 Nm3/h – 81 bar – DN50/DN50 – turbina |
|---|
