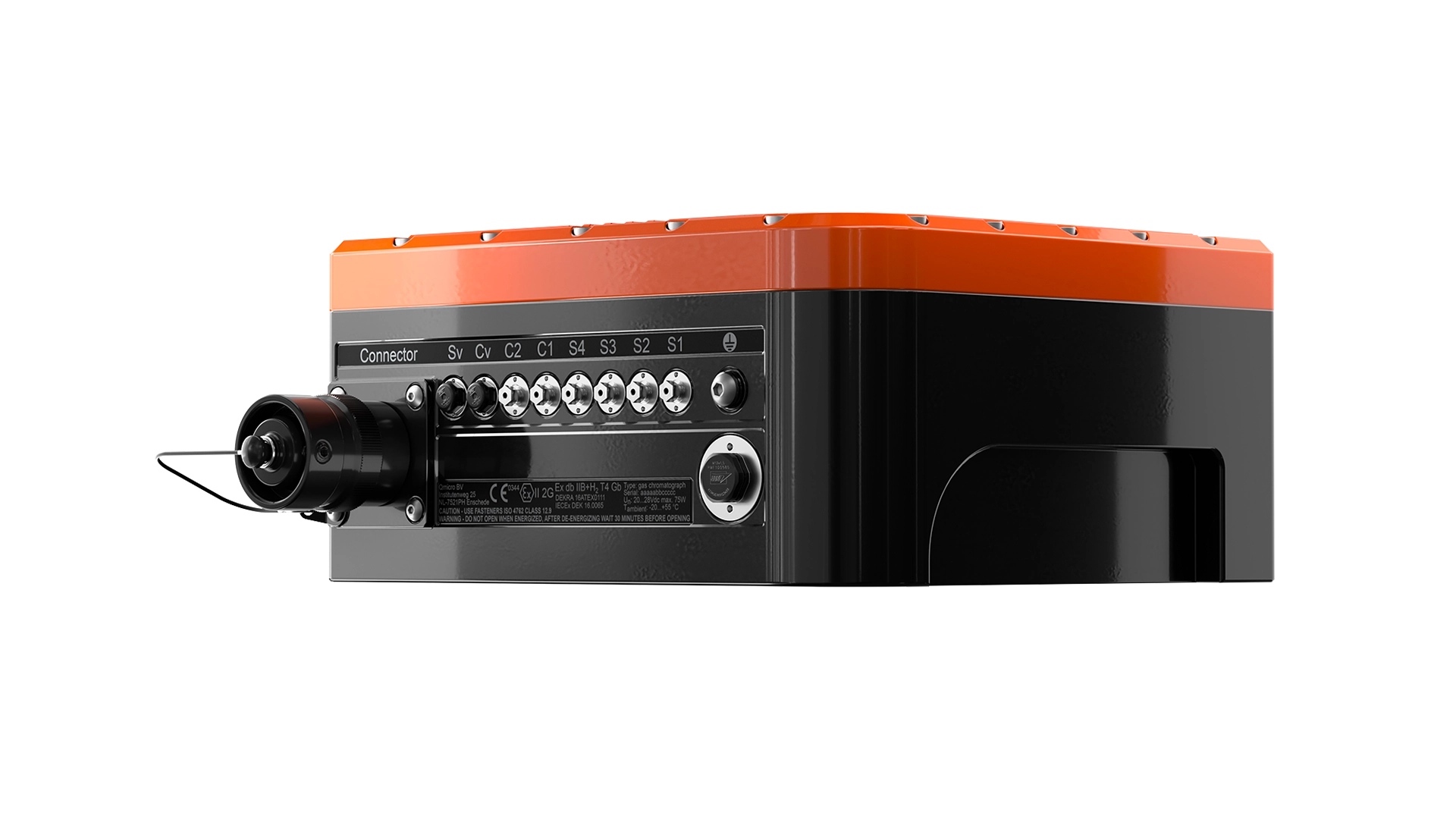

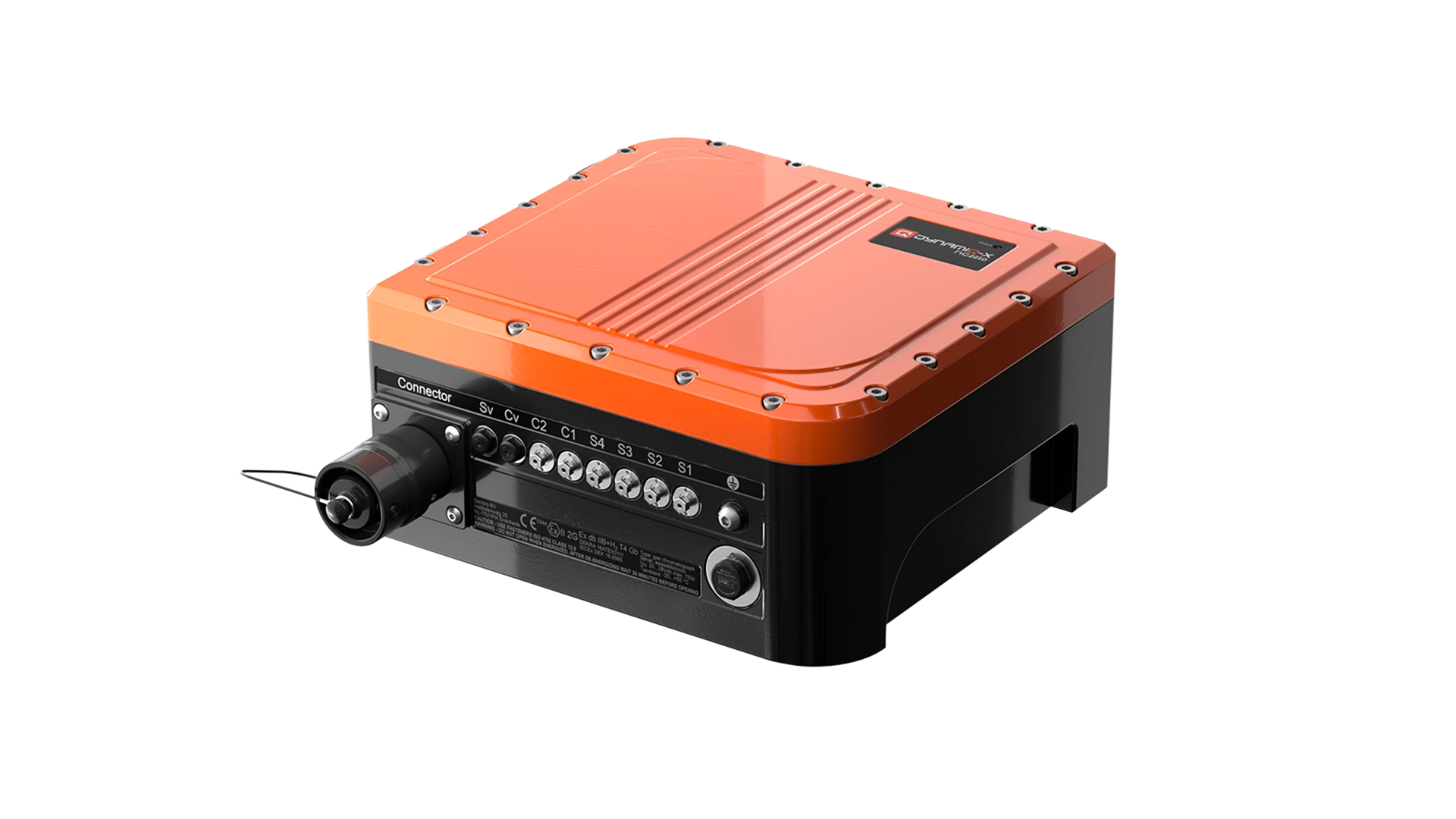

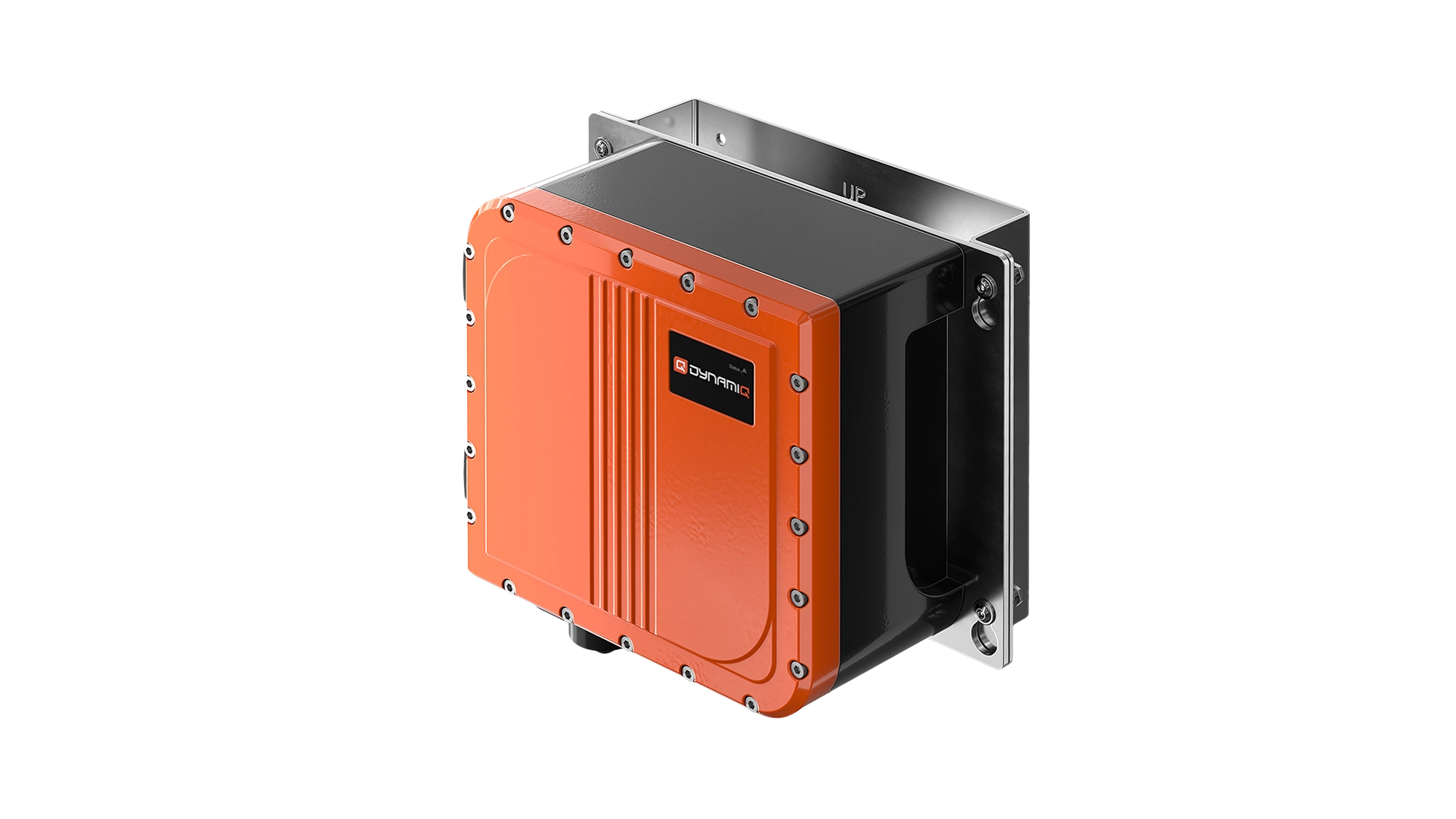

Cromatógrafo de gases DynamiQ de Q-MICRO

DynamiQ-X proporciona una monitorización en línea rápida y precisa de diversos gases de proceso, ofreciendo tanto concentraciones como valores calculados asociados a su composición.

Mediante la configuración de los compuestos a analizar, el cromatógrafo puede operar de forma autónoma y ágil en una amplia gama de aplicaciones, entre las que se incluyen, entre otras, gas natural, biogás/biometano e hidrógeno.

Gracias a su capacidad de comunicación con el PTZ MacBAT de PLUM, permite la actualización de datos en tiempo real, garantizando un control continuo y fiable del proceso.

Características técnicas

• Tiempo de análisis de 15 a 60 segundos

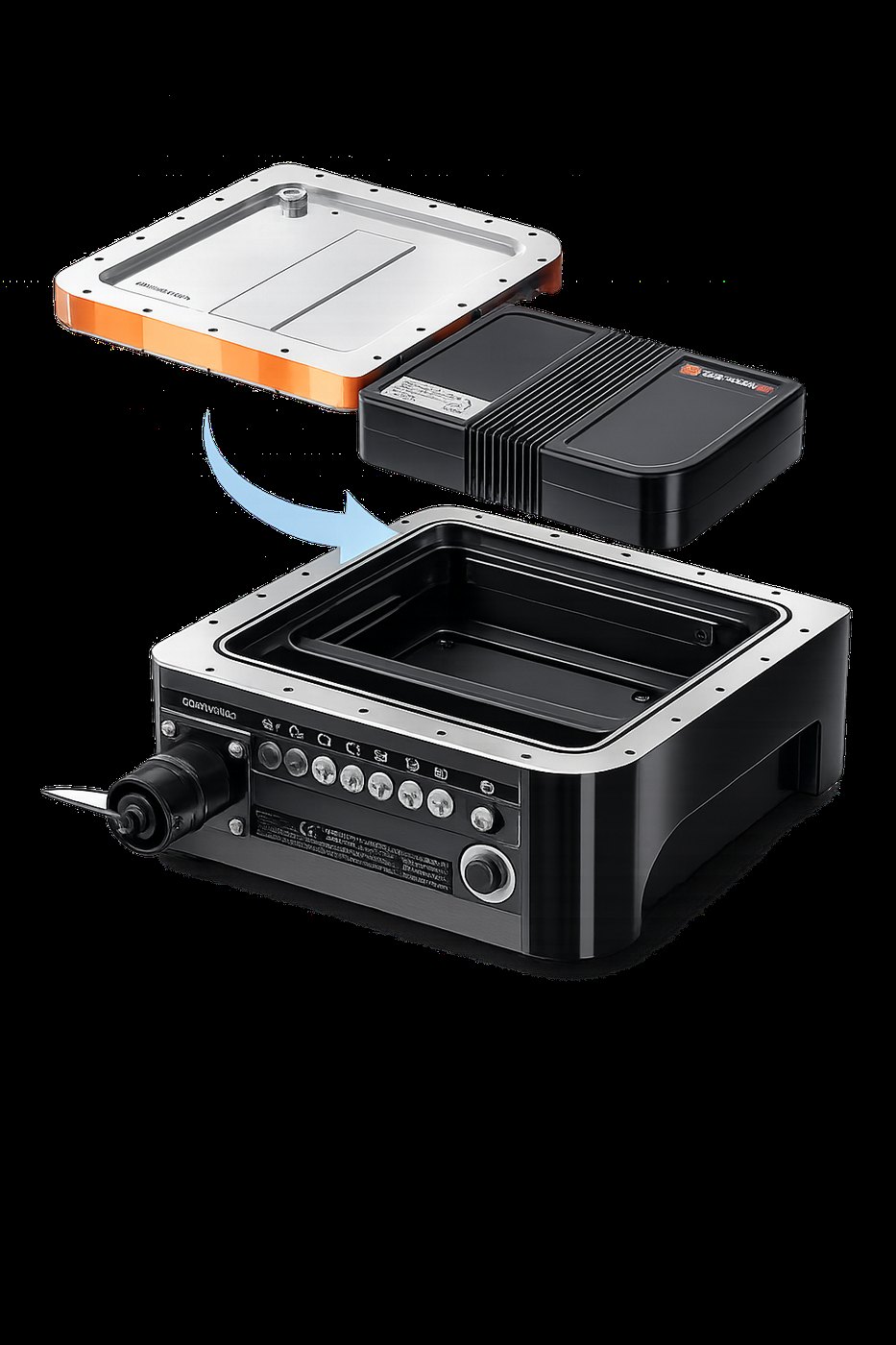

• Cambio rápido de cartuchos con hasta 4 columnas de cromatografía
• Bajo consumo de gas patrón 15 ml/minuto
• Monitorización / Calibración automática en continuo
• Protección contra el polvo y el agua IP65
• Amplia gama de análisis de gases
• Comunicación con PTZ MacBAT
• Con tecnología de retroflujo al detector que aumenta la vida útil del equipo evitando que los contaminantes o reactivos entren a la columna
• Fuente de alimentación 20 a 28 VCC
• Memoria hasta 256 GB
• Certificaciones CE, ATEX/IECEx II 2G Ex db IIB+H2 T4 Gb; NEC&CEC Clase I, Div. 1, Grupos B, C y D, T4 (pendiente)
• Repetibilidad de la concentración < 0,05 % RSD (típico, dependiente de la concentración)
• Cálculo del valor calorífico del gas natural ISO 6976:2016, GPA 2172, ASTM D3588: ± 0,025 % de repetibilidad
• Bomba de muestras opcional

Equipos

Aplicaciones

GAS NATURAL — Imprescindible para conocer la composición del gas y determinar su poder calorífico

BIOMETANO — En los puntos de producción de biogás (módulos de upgrading), es necesario garantizar que la composición del biogás cumpla los requisitos mínimos. Con el DynamiQ-X, se puede realizar un análisis versátil de la composición del biogás o biometano cada 45 segundos.

HIDROGENO — La inyección de hidrógeno verde en redes de gas natural permite reducir las emisiones de gases de efecto invernadero. Dado que su concentración puede variar, es esencial monitorizar en tiempo casi real la composición de la mezcla para determinar con precisión su poder calorífico. El sistema permite analizar hidrógeno en un amplio rango de concentraciones utilizando un único gas portador (helio para > 50 ppm y argón para < 50 ppm). Además, posibilita el análisis rápido y preciso de impurezas en hidrógeno puro, siendo ideal para aplicaciones en pilas de combustible y generación de hidrógeno.

GASEODUCTOS VIRTUALES — Durante el transporte de biometano en camiones o contenedores, su composición puede variar, por lo que es esencial realizar análisis tanto en origen como en destino. El DynamiQ-X permite un control rápido y fiable del gas, garantizando su calidad y evitando contaminaciones.

Accesorios

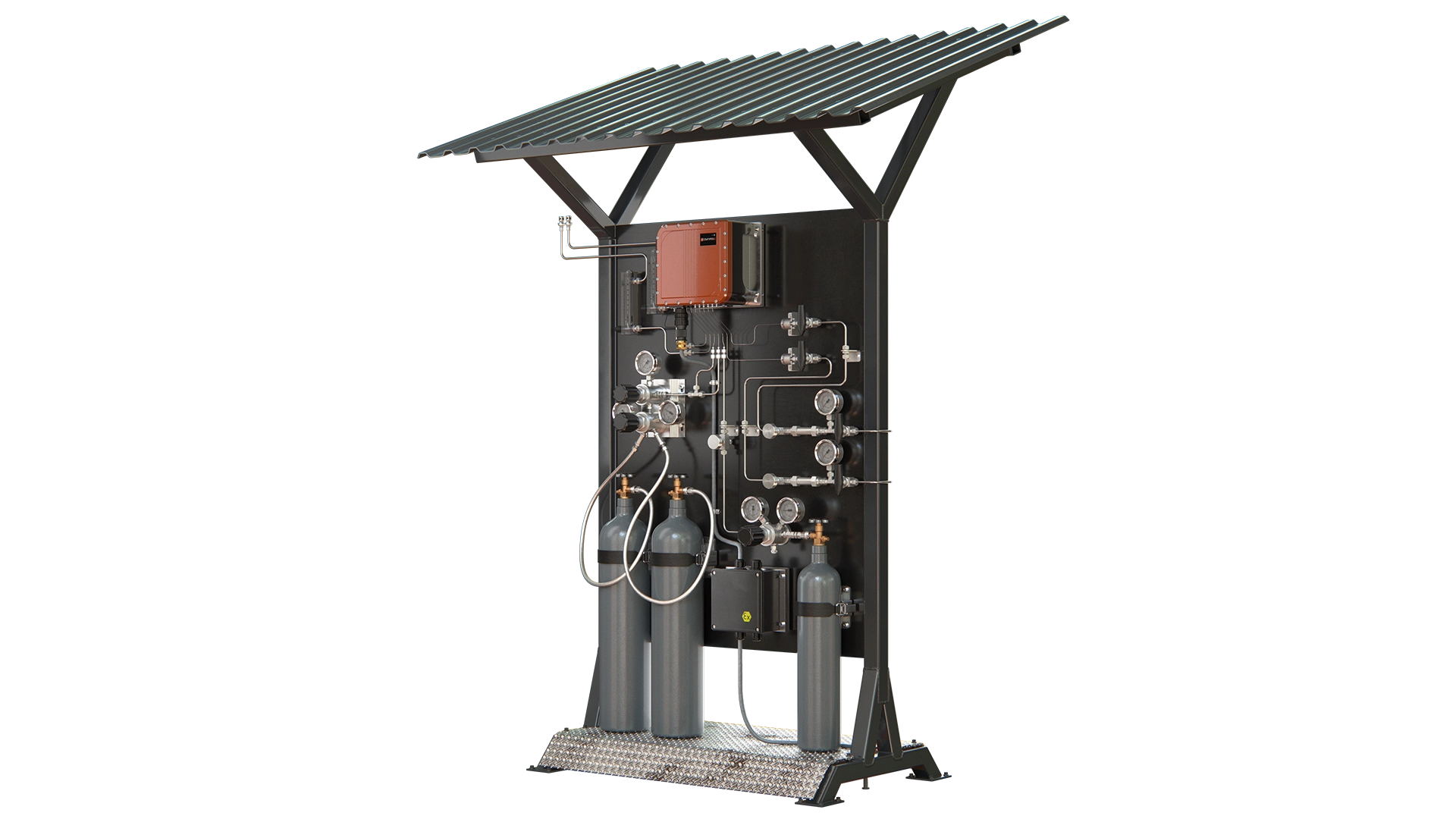

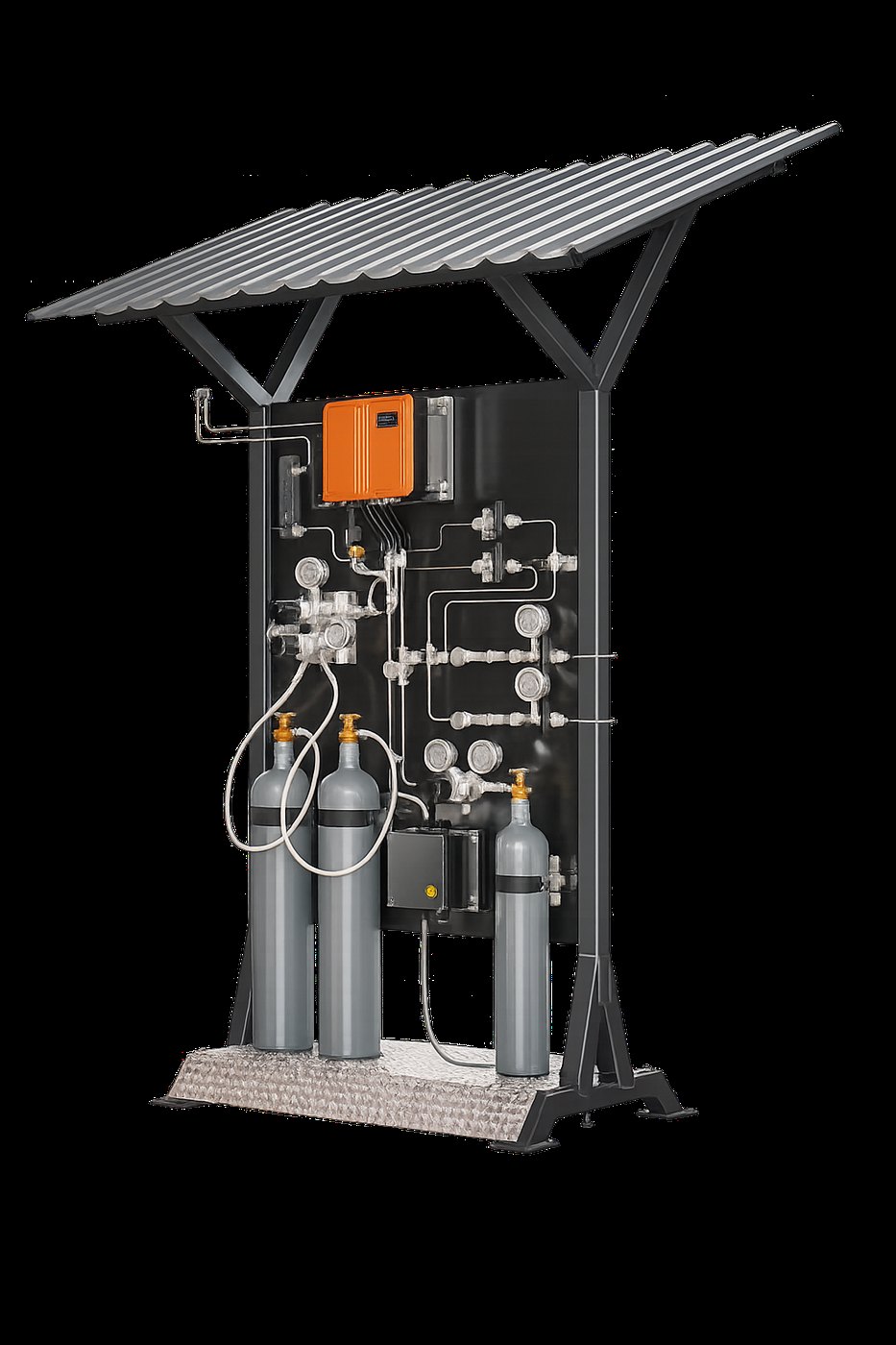

Sistemas de toma de muestras

Para garantizar que el analizador DynamiQ-X realice el análisis de forma segura, precisa y fiable, es imprescindible disponer de un sistema de toma de muestras perfectamente adaptado a las condiciones del proceso.

Un diseño adecuado del sistema de muestreo no solo asegura la representatividad de la muestra, sino que también protege tanto al equipo como a la instalación, minimizando riesgos operativos y garantizando la continuidad del servicio.

Con este objetivo, se ofrecen dos soluciones altamente optimizadas, específicamente diseñadas para adaptarse a distintos rangos de presión del proceso. Ambas opciones han sido desarrolladas bajo estrictos criterios de seguridad, robustez y rendimiento, proporcionando una integración sencilla, una operación estable y una máxima confianza en los resultados analizados

P.V.P. a consultar.
